浆叶式干燥机是一种在设备内部设置搅拌浆，使湿物料在桨叶的搅动下，与热载体以及热表面充分接触，从而达到干燥目的的低速搅拌干燥器，结构形式一般为卧式，双轴或四轴。浆叶式干燥器分为热风式和传导式。

概述

热风式即通过热载体（如热空气）与被干燥的物料相互接触并进行干燥，在传导式中热载体并不与被干燥的物料直接接触，而是热表面与物料相互接触。

空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40~320°C，可以是水蒸气，也可以是液体型：如热水、导热油等。间接传到加热、没有携带空气带走热量，热量均用来加热物料，热量损失仅为通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能，物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上的附着物，试运转中一直保持着清洁的传热面。

工作原理

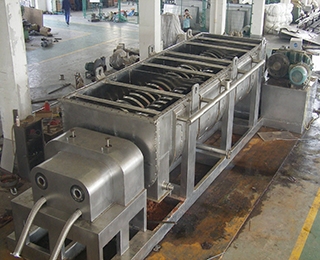

桨叶干燥机由互相啮合的二到四根桨叶轴、带有夹套的W形壳体、机座以及传动部分组成，物料的整个干燥过程在封闭状态下进行，有机挥发气体及异味气体在密闭氛围下送至尾气处理装置，避免环境污染。

干燥机以蒸汽，热水或导热油作为加热介质，轴端装有热介质导入导出的旋转接头。加热介质分为两路，分别进入干燥机壳体夹套和桨叶轴内腔，将器身和桨叶轴同时加热，以传导加热的方式对物料进行加热干燥。被干燥的物料由螺旋送料机定量地连续送入干燥机的加料口，物料进入器身后，通过桨叶的转动使物料翻转、搅拌，不断更新加热介面，与器身和桨叶接触，被充分加热，使物料所含的表面水分蒸发。同时，物料随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使污泥中渗出的水分继续蒸发。最后，干燥均（jun1）匀的合格产品由出料口排出。

设备特点

a.设备结构紧凑，装置占地面积小。

由设备结构可知，干燥所需热量主要是由排列于空心轴上的空心桨叶壁面提供，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面大，可节省设备占地面积，减少基建投资。

b.热量利用率高。

污泥干燥机采用传导加热方式进行加热，所有传热面均被物料覆盖，减少了热量损失；没有热空气带走热量，热量利用率可达 90%以上。

c.楔形桨叶具有自净能力，可提高桨叶传热作用。

旋转桨叶的倾斜面和颗粒或粉末层的联合运动所产生的分散力，使附着于加热斜面上的污泥自动地清除，桨叶保持着高效的传热功能。另外，由于两轴桨叶反向旋转，交替地分段压缩（在两轴桨叶面相距最近时）和膨胀（在两轴桨叶面相距离最远时）搅拌功能，传热均匀，提高了传热效果。
