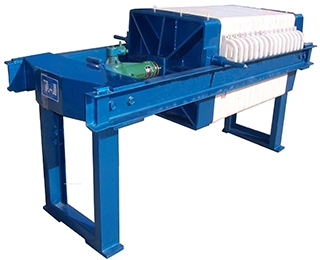

板框压滤机是悬浮液固、液两相分离的理想设备，具有轻巧、灵活、可靠等特点。 板框压滤机按照工作方式可以分为手动式板框压滤机、全自动板框压滤机、半自动板框压滤机；板框压滤机亦可以按其重要组成元素——滤板来区别，常见的有聚丙烯板框压滤机、橡胶板板框压滤机等。

简介

压滤机根据是否需要对滤渣进行洗涤，又可分为可洗和不可洗两种形式，可以洗涤的称可洗式，否则称为不可洗式。可洗式压滤机的滤板有两种形式，板上开有洗涤液进液孔的称为有孔滤板(也称洗涤板)，未开洗涤液进液孔的称无孔滤板(也称非洗涤板)。可洗式压滤机又有单向洗涤和双向洗涤之分，单向洗涤是由有孔滤板和无孔滤板组合交替放置；双向洗涤滤板都为有孔滤板，但相邻两块滤板的洗涤应错开放置，不能同时通过洗涤液。

其中手动式、手动千斤顶式手工操作，简便易行，滤渣含水量低。被广泛应用于化工、陶瓷、石油、医药、食品、冶炼等行业。也适用于工业污水处理；液压式为机、电、液一体式。采用液压压紧，手动机械锁紧保压。操作维护方便，运行安全可靠。

该机型有明流、暗流之分。可细分为对滤饼的可洗和不可洗。

如需获得略干的滤饼，可向压滤机通入压缩空气将滤饼中残余的部分水分再度排出

结构与工作原理编辑

1.手动板框式压滤机分别由滤框、滤布、滤板和滤板滤布组成的过滤部件和对过滤部分进行压紧(手轮、千斤顶)的机架部件，止推板端各孔，分别为进料孔，进洗涤液孔，滤液排出集液孔，洗涤液排出集液孔等。根据您选用的压滤机型号接装管路。

2.液压压紧板框式压滤机由主机（机架和滤室）、液压部件和电气等部分组成。

2.1 主机部分

主机由两根横梁，其两端分别固定在止推板和液压缸座的两侧面，构成机架。在左右横梁上垂直搁置、依次排列着由滤框、滤板、滤布组成的若干滤室；并可沿横梁作水平方向移动。压紧板与活塞杆铰接。由液压缸活塞驱使前后移动，压紧滤框、滤板，达到液压工作压力后，旋转锁紧螺母锁紧保压。再关闭电机，即可进料过滤。

2.2 液压部件

液压部件由液压辅件（油箱和滤油器）、液压泵、阀、液压缸和管路等组成。

液压用油需经20μm孔径过滤，加油至液面线上限，电动机驱动油泵，压力油经电磁阀进入液压缸；推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页。

2.3 电气元件

电气元件安装在油箱右侧，操纵元件安装在油缸座右侧。

设备选型时，应考虑以下几个方面：

(1)对泥饼含固率的要求。一般板框式压滤机与其他类型脱水机相比，泥饼含固率最高，可达35%，如果从减少污泥堆置占地因素考虑，板框式压滤机应该是首选方案。

(2)框架的材质。

(3)滤板及滤布的材质。要求耐腐蚀，滤布要具有一定的抗拉强度。

(4)滤板的移动方式。要求可以通过液压一气动装置全自动或半自动完成，以减轻操作人员劳动强度。

(5)滤布振荡装置，以使滤饼易于脱落。与其他型式脱水机相比，板框式压滤机最大的缺点是占地面积较大。同时，由于板框式压滤机为间断式运行，效率低，操作间环境较差，有二次污染，国内大型污水处量厂己很少采用。但近了大量开发研制工作，使其适应了现代化污水处理厂的要求，如通过PLC系统控制就可以实现系统全自运方式，其压滤、滤板的移动、滤布的振荡、压缩空气的提供、滤布冲洗、进料等操作全部可通过PLC远端控制来完成，大大减轻了工人的劳动强度。

星鑫板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。

板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200～2000毫米，框厚为16～80毫米，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。

设备操作规程编辑

操作前的准备工作：

（1）板框的数量是否符合规定,禁止在板框少于规定数量的情况下开机工作。

（2）板框的排列次序是否符合要求，安装是否平整，密封面接触是否良好。

（3）滤布有无破损，滤布孔比板框孔小且与板框孔相对同心。

（4）各管路是否畅通，有无漏点。

（5）液压系统工作是否正常，压力表是否灵敏好用。

操作中注意事项：

（1）安装压滤布必须平整，不许折叠，以防压紧时损坏板框及泄漏。

（2）液压站的工作压力橡塑板框最高工作压力不得超过20Mpa。

（3）过滤压力必须小于0.45Mpa，过滤物料温度必须小于80℃，以防引起渗漏和板框变形、撕裂等。

（4）操纵装置的溢流阀，须调节到能使活塞退回时所用的最小工作压力。

（5）板框在主梁上移动时，不得碰撞、摔打，施力应均衡，防止碰坏手把和损坏密封面。

（6）物料、压缩、洗液或热水的阀门必须按操作程序启用，不得同时启用。

（7）卸饼后清洗板框及滤布时，应保证孔道畅通，不允许残渣粘贴在密封面或进料通道内。

（8）液压系统停止操纵时，操作装置的长杆手轮应常开，短杆手轮应常闭，以保证安全，并避免来油浪费。

日常的维护保养：

（1）注意各部连接零件有无松动，应随时予紧固。

（2）压紧轴或压紧螺杆应保持良好的润滑，防止有异物。

（3）压力表应定期校验，确保其灵敏度。

（4）拆下的板框，存放时应码放平整，防止挠曲变形。

（5）每班检查液压系统工作压力和油箱内油量是否在规定范围内。

（6）油箱内应加入清洁的46#液压油，并经80-100目滤网过滤后加入，禁止将含杂质或含水分的油加入油箱。

（7）操作人员应坚持随时打扫设备卫生，保持压滤机干净整洁，使设备本体及周围无滤饼、杂物等。

4选型编辑

板框压滤机是通过板框的挤压，使污泥内的水通过滤布排出，达到脱水目的。主要由凹人式滤板、框架、自动-气动闭合系统测板悬挂系统、滤板震动系统、空气压缩装置、滤布高压冲洗装置及机身一侧光电保护装置等构成。作为中国压滤机行业十强企业之一的星鑫压滤机认为板框压滤机设备选型时，应考虑以下几个方面：

(1)对泥饼含固率的要求。一般板框式压滤机与其他类型脱水机相比，泥饼含固率最高，可达35%，如果从减少污泥堆置占地因素考虑，板框式压滤机应该是首选方案。

(2)框架的材质。

(3)滤板及滤布的材质。要求耐腐蚀，滤布要具有一定的抗拉强度。

(4)滤板的移动方式。要求可以通过液压一气动装置全自动或半自动完成，以减轻操作人员劳动强度。

(5)滤布振荡装置，以使滤饼易于脱落。

5安装方法编辑

板框压滤机安装方法如下：

1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。

2、压滤机周围应留有足够空间，以便于操作和维护保养。

3、板框压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。

4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。

5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。

6、板框压滤机接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。

6常见故障分析及解决办法编辑

板框压滤机是污水处理系统中的针对污泥处理的设备，其作用是将污水处理后的淤泥进行压滤，形成大块滤饼（泥饼），以便排除。邯钢污水处理厂的两台板框压滤机是瑞典设备，由两台螺杆泵和两台隔膜泵供压，日处理能力为3500 吨污水。板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。板框压滤机工作运行的原理比较简单，先由液压施力压紧板框组，沉淀的淤泥由中间进入，分布到各滤布之间。

由于板框压紧，淤泥无法外溢，在螺杆泵和隔膜泵的高压之下，淤泥中的水分由滤布中渗出，流入回水管，而泥饼则留在了空腔中。之后板框卸压，滤板拉开，泥饼靠重力落下，由汽车拉走，因此说压滤过程是污水处理工艺中的最后一道工序。板框压滤机的主要参数和数据有：板框数125 块，可扩至150 块（149 个隔腔）、板尺寸1300 × 1300mm、泥饼厚30mm、过滤面积297.6 ㎡过滤压力16bar、最大关闭压力368bar。

一、板框压滤机滤板松开甚至漏油

故障分析：

板框压滤机的液压系统主要是提供压力的，当油腔A注油增多时活塞向左运动，压迫滤板使之密闭。当油腔B注油增多时活塞向右运动，压滤机滤板松开。因为制造精密，压滤机液压系统故障较少，只要留意日常维护就可以了。因为磨损的缘故，每过一年左右就会泛起漏油现象，这时就要维修更换O形密封圈。

解决方法：

常见的压滤机液压故障还有压力保持不住和液压缸推进分歧适。造成不能保持压力的原因主要有漏油、O形环磨损以及电磁阀不正常工作等，常用处理办法是卸下并检查阀门、更换O形环、清洗检查电磁阀或更换电磁阀。

压滤机液压缸推进分歧适是显然是空气被封在内部了，这时只要系统抽气就可以了，一般可以迅速解决。

二、板框压滤机滤板行走迟缓甚至走偏掉下来

故障分析：

有的时候因为导向杆上油渍、污渍过多也会导致板框压滤机滤板行走迟缓，甚至会走偏掉下来。

解决方法：

这个时候就要及时清理导向杆，并涂上黄油，保证其润滑性。

要留意的一点是严禁在导向杆上抹稀油，由于稀油易掉使下边很滑，职员在这里操纵检验极易摔倒，造成人身伤害事故。

三、板框压滤机滤板泛起沟痕

故障分析：

压滤机滤板在使用几年后，因为某种原因，使得边角处冲洗出一些沟痕来。沟痕一旦泛起，就会迅速扩大，直至影响到滤饼的形成。一开始滤饼变软，之后变成半稀泥状，最后滤饼无法成形。因为压滤机滤板材料特殊，难于修补，只能换新的，所以造成了高昂的备件费消耗。这期间我们试用了一些修补剂，但效果一直不好，最近改用油面修补剂时情况终于泛起了转机，试用效果很好，达到了密封效果。

解决方法：

1、清理沟槽，漏出新鲜面来，可用小锯条等清理

2、黑白两种修补剂按1：1的比例调配好

3、把调配好的修补剂涂在沟槽上，涂满稍高

4、迅速套好压滤机滤布，将压滤机滤板挤在一起，使修补剂和压滤机滤布粘在一起，同时挤平沟槽

5、挤压一段时间后，粘胶天然成型，不再变化，此时便可以正常使用了。

四、板框压滤机滤饼形成不平均或形成不成

故障分析：

造成板框压滤机滤饼形不成或不平均的原因有良多，供料不足或太稀，或者有堵塞现象都会引起这种现象。针对这些故障要细细的排查原因，终极找到切当的题目所在，然后对症施治解决题目。

解决方法：

主要的解决办法有：增加供料、调整工艺，改善供料、清理压滤机滤布或更换压滤机滤布、清理堵塞处、清理供料孔、清理排水孔、清理或更换压滤机滤布、增加压力或泵功率、低压启动，不断增压等方法。五、板框压滤机板框损坏

五、造成压滤机板块本身损坏的原因有：

故障分析：

1、压滤机滤板清理不净时，有时会造成介质外泄，一旦外泄，板框边沿就会被冲洗出一道一道的小沟来，介质的大量外泄造成压力无法升高，泥饼无法形成。

2、假如流出口被固体堵塞或启动时封闭了供料阀或出阀，压力无处外泄，以至于造成损坏。

3、供料不足或供料中含有分歧适的固体颗粒时，同样会造成板框本身受力过多以至于损坏。

4、当污泥过稠或干块遗留时，就会造成供料口的堵塞，此时压滤机滤板间没有了介质只剩下液压系统本身的压力，此时板块本身因为长时间受压极易造成损坏。

对应解决方法：

1、使用尼龙的清洗刮刀，除去进料口的泥

2、完成这个周期，减少压滤机滤板容积

3、检查压滤机滤布，清理排水口，检查出口，打开相应阀门，开释压力

4、仔细清理滤板，修复压滤机滤板.

六、板框压滤机板框间渗水

故障分析：

造成板框间渗水的原因：

1、板框压滤机液压低

2、板框压滤机滤布褶皱和滤布上有孔

3、板框压滤秘要封表面有块状物。

解决方法：

板框压滤机板框间渗水的处理方法比较简朴，只要相应的增加液压、更换滤布或者使用尼龙刮刀清除密封表面的块状物就可以了。

七、形不成滤饼或滤饼不均（jun1）匀编辑

造成滤饼形不成或不均匀的原因有很多，供料不足或太稀，或者有堵塞现象都会引起这种现象。针对这些故障要细细的排查原因，最终找到确切的问题所在，然后对症施治解决问题。主要的解决办法有：增加供料、调整工艺，改善供料、清理滤布或更换滤布、清理堵塞处、清理供料孔、清理排水孔、清理或更换滤布、增加压力或泵功率、低压启动，不断增压等方法。

八、液压系统的故障编辑

滤板行动迟缓或易掉。有的时候由于导向杆上油渍、污渍过多也会导致滤板行走迟缓，甚至会走偏掉下来。这个时候就要及时清理导向杆，并涂上黄油，保证其润滑性。要注意的一点是严禁在导向杆上抹稀油，因为稀油易掉使下边很滑，人员在这里操作检修极易摔倒，造成人身伤害事故。

板框压滤机的液压系统主要是提供压力的，当油腔A 注油增多时活塞向左运动，压迫滤板使之密闭。当油腔B 注油增多时活塞向右运动，滤板松开。由于制造精密， 液压系统故障较少，只要注意日常维护就可以了。尽管如此，由于磨损的缘故，每过一年左右就会出现漏油现象，这时就要维修更换如图所示的O 形密封圈。
