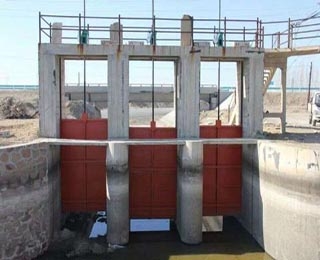

鑄鐵鑲銅方閘門是閘門的一種，主要用於給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。

結構特點

采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不鏽鋼製造，止水密封麵鑲銅條或橡膠，並經精密加工後配研，達到平麵接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。

1.鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺杆、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵製成，導軌左右對稱布置且用不鏽鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，並經精密加工後配研，故密封性好。

3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

4.品種規格齊全，適應性廣。

5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸杆等運轉，驅動傳動螺母或螺杆轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。

性能參數

1.型號與規格：

閘門：明杆式 ZMF DN200～DN2500mm

2.鑄鐵鑲銅閘門主要性能指標： a）閘門密封麵配合間隙≤0.1㎜，密封座厚度大於10㎜。 b）密封麵每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與汙水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處於鉛垂狀態。 f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小於0.2m/min，不大於1.5m/min。 h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。

連接尺寸
