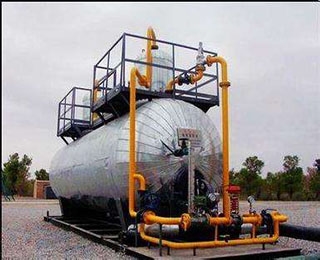

斜板除油器是采用異向流原理設計製造的，內設玻璃鋼波紋板，傾斜角45°，汙水通過罐體上部進入，汙水沿斜板向下流動時，浮油和部分乳化油在斜板上聚結成較大顆粒後向上漂浮，實現油水分離，原油經集油管流出罐體;水從罐下部進入斜板沉澱池，沉澱池內設玻璃鋼波紋板，傾斜角60°，泥沙沉澱該段泥鬥中，汙水通過斜板向上，又有部分原油在斜板聚結上浮與水分離。

斜板除油器是一種新型高效的油水固三相分離裝置， 該產品結合淺池原理和聚結原理的優勢，大大提高了油水固三相分離效率。本設備處理效率高，占地麵積小，運行安全平穩、耐衝擊，操作簡單，運行維護工作量小，排泥收油方便，易於實現自動化控製，可以取代傳統的隔油池和沉降罐。

產品特點

一、油水固三相分離效率高，回收油的品質好;

二、結構緊湊，冗餘空間少，占地麵積小;

三、結構簡單，容易操作維修，可以自動遠程控製;

四、係統運行耐衝擊能力強，運行安全平穩;

五、係統排泥、收油方便，易於實現自動化控製。

工作原理

含油汙水進入斜板除油器後，在入口裝置的作用下，實現了油水一次分離，使大粒徑的油珠得到分離;一次分離後的水相仍然帶有許多小粒徑的油粒。一次分離的水相通過設備內部的聚結填料區進行油水的二次分離。水相中的小油粒經過聚結填料區，通過碰撞聚結和浸潤聚結，使油滴不斷相互碰撞聚大上升，大油滴不斷與聚結填料粗糙的表麵接觸，在填料表麵形成一層油膜，這種油膜是形成大油滴的基源，汙水中的油滴會不斷地與之碰撞，使油膜變厚形成更大的油滴。當油滴的浮力超過油膜的粘力時，大油滴就會從填料表麵脫落，浮升到液麵上去。從而使油水得到第二次的分離。經過兩次分離的汙水，經過設備內部的斜管分離區，在斜管分離區，汙水呈層流狀態，汙水中的剩餘小油滴在淺池原理的作用下，快速的在斜管表麵聚集，形成大油滴後，在浮力的作用下，上浮到水麵，使油水得到第三次分離。

上浮到水麵的油經過收油係統，搜集到汙油箱，定期外排。

裝置組成

裝置主要由罐體、液位控製係統、氣相平衡係統、排泥收油係統和自動控製係統等幾部分組成。

性能指標

設計壓力：0.6MPa

設計溫度：90℃

性能指標：進口含油≤500mg/L，出口含油≤50mg/L

適用範圍

油田含油汙水處理;

石油煉製、石油化工含油汙水處理;

船舶、港口碼頭和油庫等的含油廢水處理;

其它工業的含油汙水處理。
