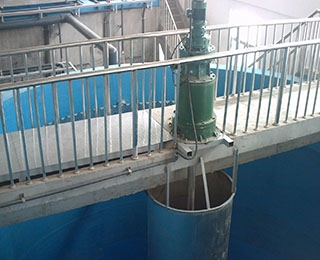

中心傳動刮泥機原水經中心配水筒布水後呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降於池底，上清液通過溢流堰板由出水槽排出池外。

產品介紹

中心傳動刮泥機，適用於給排水工程中水廠或汙水處理廠直徑一般不大於18m的輻流式（圓形）沉澱池的汙泥刮集和排除。

工作原理

通過減速驅動和懸掛式組件的傳動，由刮板將汙泥刮集到中心集泥槽，依靠靜水壓力或泵排出池外。采用中間進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置。

特點

1、傳動部分采用電氣和機械雙重過載保護，運行更加安全可靠。

2、水下部分采用不鏽鋼，耐腐蝕使用壽命長。

主要結構

本中心傳動刮泥機主要由驅動裝置、主軸、欄杆、鋼梁、豎向柵條、支撐、刮泥板、溢流堰板、拉杆、小刮刀、水下軸承、穩流筒、電控箱等部件組組成。

應用領域

本中心傳動刮泥機可廣泛應用於城市、化工、輕紡、冶金等行業的汙水處理工程中。其結構合理、效率高、操作維修方便，是一種較理想的汙水處理工程配套設施。

性能與規格

主要性能

（1）池底刮泥，驅動裝置采用減速驅動機構傳動，結構緊湊，機械效率高；

（2）斜交型刮泥板，連續性好、集泥的效率高；不鏽鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥徹底幹淨，不會有浮泥現象發生。

（3）池底坡比1：10，刮泥時汙泥阻力可忽略不計。

（4）主梁選用方鋼製作，結構強度大，采用熱鍍鋅後噴麵漆工藝，防腐性能強。主梁也可以直接使用混凝土澆築，投資更節省。

（5）操作簡單，可實現遠程控製。

設備主要技術參數

結構形式

中心傳動濃縮（刮泥）機主要有減速驅動機構、傳動立軸、刮臂、濃縮柵條及集泥槽刮板等部件組成。整台濃縮機的荷載都作用在固定橫跨池徑的工作橋中心。
