渦凹氣浮設備，是一項優良的汙水處理技術，設計合理，操作方便、運行經濟，它由空氣產生氣泡,直接從廢水中除去固體懸浮物。渦凹氣浮設備起源於美國，它獨特的設計巧妙地解決了過去固體氣浮上所遇到的技術和經濟上的難題。渦凹氣浮不是溶氣氣浮，所以不會遇到與溶氣氣浮相關的問題。它不僅效率高、設備簡單，而且操作和維修都非常容易，特別適合中國的國情，是工業界進行汙水處理的最佳途徑之一。渦凹氣浮設備不僅在美國享有極高的聲譽，而且在全世界各地都有著廣泛的運用。當今所有的氣浮技術中，無論是投資成本還是運行費用，渦凹氣浮都是最經濟的一種。
係統結構及原理
渦凹氣浮（CAF，Cavitation Air Flotation ）係統是世界獨創的專利水處理設備，也是美國商務部和環保局的出口推薦技術。CAF是專門為去除工業和城市汙水中的油脂、膠狀物及固體懸浮物（SS）而設計的係統。整個氣浮係統共由五部分組成。

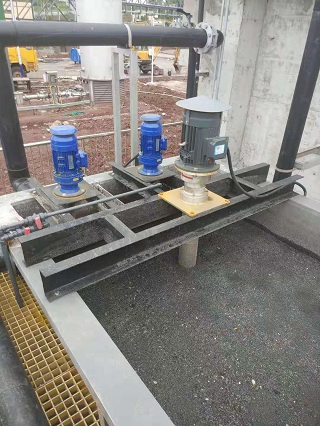

經過預處理後的汙水流入裝有渦凹曝氣機的小型充氣段，汙水在上升的過程中通過充氣段與曝氣機產生的微氣泡充分混合，曝氣機將水麵上的空氣通過抽風管道轉移到水下。曝氣機的工作原理是利用空氣輸送管底部散氣葉輪的高速轉動在水中形成一個真空區，液麵上的空氣通過曝氣機輸入水中，填補真空，微氣泡隨之產生並螺旋型地上升到水麵，空氣中的氧氣也隨之溶入水中。
由於氣水混合物和液體之間密度的不平衡，產生了一個垂直向上的浮力，將SS帶到水麵。上浮過程中，微氣泡會附著到SS上，到達水麵後SS便依靠這些氣泡支撐和維持在水麵。浮在水麵上的SS間斷地被鏈條刮泥機清除。刮泥機沿著整個液麵運動，並將SS從氣浮槽的進口端推到出口端的汙泥排放管道中。汙泥排放管道裏有水平的螺旋推進器，將所收集的汙泥送入集泥池中。淨化後的汙水流入溢流槽再自流至生化處理部分。
開放的回流管道從曝氣段沿著氣浮槽的底部伸展。在產生微氣泡的同時，渦凹曝氣機會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池底回流至曝氣區，然後又返回氣浮段。這個過程確保了40%左右的汙水回流及沒有進水的情況下氣浮段仍可進行工作。
係統優點
1.節省投資
渦凹氣浮沒有壓力容器、空壓機、循環泵等設備，因而設備投資少。
設備占地麵積小，減少土建投資。Q=200m3/h的渦凹氣浮(CAF)設備占地麵積僅為36.15m2。
2.運行費用低廉
該係統因沒有壓力容器、空壓機、循環泵等設備，從而節省電耗。Q=200m3/h的渦凹氣浮(CAF)係統能耗僅為5.435KW，而溶氣氣浮(DAF)係統能耗高達65KW。
渦凹氣浮(CAF)係統非常容易操作，根本沒有複雜的設備，因此人工操作及維修工作量極少，降低了人工費及維修費。
3.處理效果顯著
石油類、固體懸浮物(SS)的去除率超過80%。
BOD及COD的去除率可達60%以上。而溶氣氣浮(DAF)係統對BOD及COD的去除率隻能達35%左右。
能促進硫化物的氧化，減少汙水中的含硫量。
4. 操作簡單
本係統非常容易操作，沒有複雜的設備；整個係統僅由兩個機械部分組成，不像溶氣氣浮(DAF)係統包括了壓力容器、空壓機、循環泵等許多必需設備。
相對經濟比較
與溶氣氣浮(DAF)、散氣氣浮(IAF)的經濟比較
本比較以2000t/d,沒有化學進料的設備為基礎，見表1。
表1

設計參數的取值
停留時間15～20min。
表麵負荷5～10m3/(m2·h)。
池中工作水深不大於2.0m，池子長寬比不小於4。
渦凹氣浮設備
簡介
渦凹氣浮采用機械曝氣與化學絮凝相結合的原理處理水質不同的各類汙水，是汙水理想的物化設備。在某些汙染物含量輕的汙水處理中，處理的清水可循環使用或達標排放與生化處理技術相結合，完全可以達標處理。
該係統主要應用於造紙、化工、印染、食品、啤酒、製藥、屠宰等行業工業汙水的淨化處理。
優點
1、投資省、能耗低、自動出渣無噪音，運行管理方便。
2、主要去除汙水中絕大部分不可溶解COD和可以上浮（比重小於水）的SS和可以下沉（比重大於水）的SS。
3、較國內傳統加壓溶氣式氣浮係統，省掉了溶氣罐、空壓機、高壓水泵等設備，能耗是常規氣浮的1/8~1/10。
4、該係統能夠去除汙水中的油脂、膠狀物和纖維懸浮物，降低了BOD、COD、SS等排汙負荷，同時可明顯改善水質的顏色。
運行特點
HD-AF渦凹氣浮是一項優秀的汙水處理技術設備創新，設計合理，操作方便、運行經濟，它直接從廢水中除固體懸浮物，由空氣產生氣浮。渦凹曝氣機將“微泡”直接注入汙水中而不需要事先進行溶氣，然後通過散氣葉輪把“微泡”均勻的分布於汙水中，所以整個運行過程不會發生阻塞現象，更不需要壓力溶氣、空壓機和循環泵等設備。
未經處理的汙水首先進入曝氣殼氣段，與微氣泡充分混合，微氣泡在上升的過程中將固體懸浮物帶到水麵，刮泥機沿液麵動行將懸浮物刮到傾斜料的金屬板上，再將其推入汙泥排放管道，汙泥排放管道內有水平的螺旋推進器，將所收收汙泥送入汙泥收集器。推進器和刮泥機由同一個馬達驅動。動力隻有0.5馬力，汙水淨化後在排放前會經斜板下方的溢流槽，溢流槽用來控製氣浮槽的水位，確保槽中的液體不會流入汙泥排放管道，開放的咽流管道從曝氣段沿著氣浮槽的底部伸展，在產生微氣泡的同時，渦凹曝氣機會在有回流管的池部伸展，在產生微氣泡的同時，渦凹曝氣機會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池子的底部回流到曝氣區，然後又返回氣浮段。這個過程確保在有進流量的情況下，氣浮仍不斷進行。
設備規格參考
